Gamma completa di
Macchine per il taglio laser dei metalli
2d- Sheet Cutting

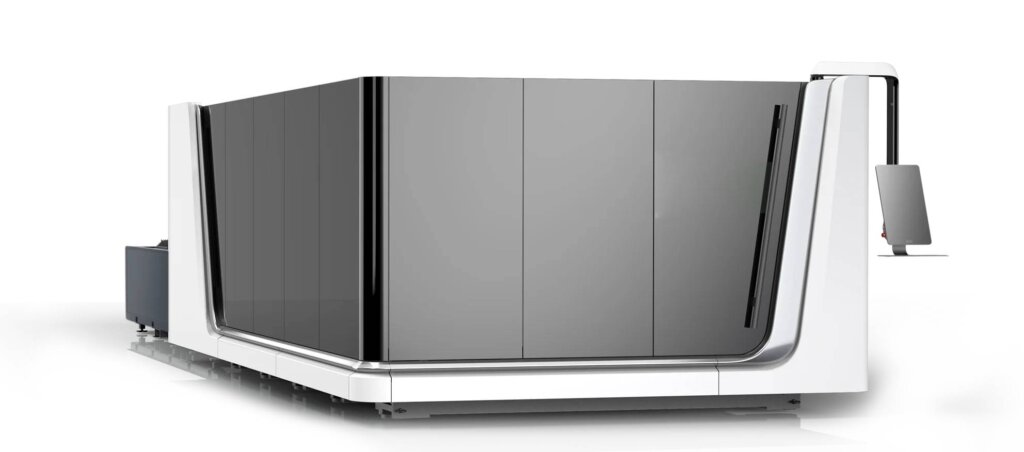

Dream Serie
Flagship prodotto
Macchina da taglio laser di fascia alta intelligente ultra grande formato Dream Series
Modello | Dream3 | Dream4 | Dream6 |
€€€€ | €€€€€ | €€€€€€ | |
Area di lavoro | 3048mm*1524mm | 4000mm*2000mm | 6100mm*2500mm |
Potenza di uscita del laser | 60000W / 40000W / 30000W / 24000W / 20000W / 12000W / 6000W | ||
Precisione di posizionamento | ±0.01mm/m | ±0.01mm/m | |
Precisione del riposizionamento | ±0.01mm | ±0.01mm | |
Asse X / Y max. accelerazione del leveraggio | 200m/min | ||
Modello | Modello | Modello | Modello | Modello | Modello | Modello |
€€€ | €€€ | €€€ | €€€ | €€€ | €€ | |
Area di lavoro | 12200mm*2500mm | 8050mm*2500mm | 6100mm*2500mm | 6100mm*1524mm | 4000mm*2000mm | 3048mm*1524mm |
Potenza di uscita del laser | 60kW / 40kW / 30kW / 24kW / 20kW / 12kW | 30kW / 24kW / 20kW / 12kW / 6kW/ 3kW | 30kW / 24kW / 20kW / 12kW / 6kW | 24kW / 20kW / 12kW / 6kW / 3kW/ 1.5kW | ||
Precisione di posizionamento | ±0.05mm/m | |||||
Precisione del riposizionamento | ±0.03mm | |||||
Max. velocità di collegamento | 110m/min | |||||
Max. accelerazione | 1.5G | |||||

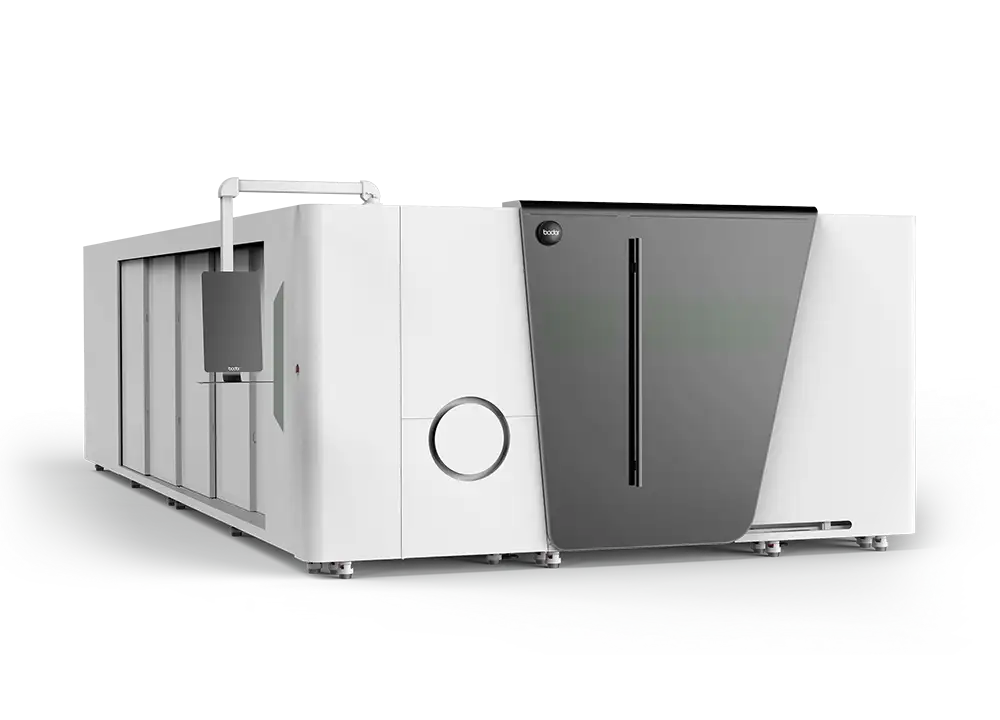

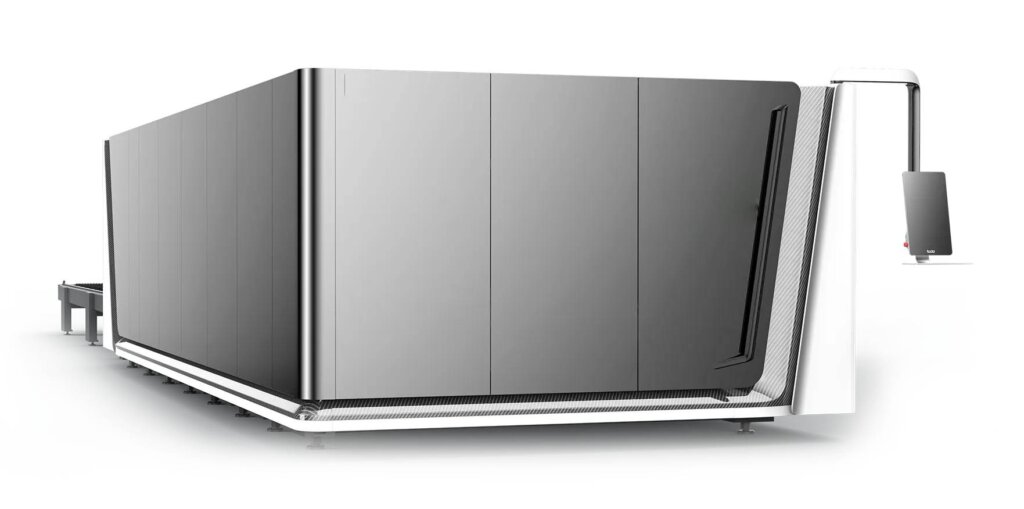

H Serie
Prodotto ad alte prestazioni
Tagliatrice laser a fibra di grande formato H Serie
Modello | P3 | P4 | P6 | P12 |
€€€€ | €€€€€ | €€€€€€ | €€€€€€€ | |
Area di lavoro | 3048mm*1524mm | 4000mm*2000mm | 6500mm*2500mm | 12500mm*2600mm |
Potenza di uscita del laser | 60000W / 40000W / 30000W / 24000W / 20000W / 12000W / 6000W / 3000W | 60000W / 40000W / 30000W / 24000W / 20000W / 12000W / 6000W / 3000W | 60000W / 40000W / 30000W / 24000W / 20000W / 12000W / 6000W | 60000W / 40000W / 30000W / 24000W / 20000W / 12000W |
Precisione di posizionamento | ±0.05mm/m | ±0.05mm/m | ±0.05mm/m | ±0.05mm/m |
Precisione del riposizionamento | ±0.02mm | ±0.03mm | ±0.03mm | ±0.03mm |
Max. velocità di collegamento | 80m/min | 200m/min | 200m/min | 200m/min |
Max. accelerazione | 4G | 2.8G | ||
Modello | P3 | P4 | P6 | P12 |
€€€€ | €€€€€ | €€€€€€ | €€€€€€€ | |
Area di lavoro | 3048mm*1524mm | 4000mm*2000mm | 6500mm*2500mm | 12500mm*2600mm |
Potenza di uscita del laser | 60000W / 40000W / 30000W / 24000W / 20000W / 12000W / 6000W / 3000W | 60000W / 40000W / 30000W / 24000W / 20000W / 12000W / 6000W / 3000W | 60000W / 40000W / 30000W / 24000W / 20000W / 12000W / 6000W | 60000W / 40000W / 30000W / 24000W / 20000W / 12000W |
Precisione di posizionamento | ±0.05mm/m | ±0.05mm/m | ±0.05mm/m | ±0.05mm/m |
Precisione del riposizionamento | ±0.02mm | ±0.03mm | ±0.03mm | ±0.03mm |
Max. velocità di collegamento | 80m/min | 200m/min | 200m/min | 200m/min |
Max. accelerazione | 4G | 2.8G | ||
Modello | i5 | i6 | i7 |
€ | € | €€ | |
Area di lavoro | 1000*1500mm | 2000*1000mm | 3048*1524mm |
Dimensioni di ingombro della macchina | 2980×2220×1970mm | 4049×1955×2230mm | 4955×2320×2200mm |
Potenza di uscita del laser | 6000W / 3000W / 1500W | 6000W / 3000W / 1500W | 12000W / 6000W / 3000W / 1500W |
Precisione di posizionamento | ±0.05mm/m | ±0.05mm/m | ±0.05mm/m |
Precisione del riposizionamento | ±0.03mm | ±0.03mm | ±0.03mm |
Max. velocità di collegamento | 91m/min | 91m/min | 91m/min |
Massimo accelerazione | 1.5G | 1.5G | 1.5G |

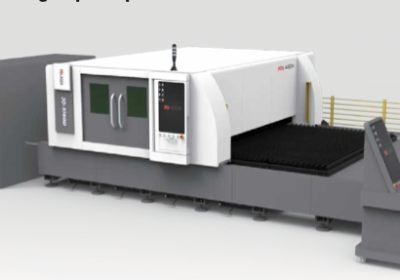

Large-format high speed plate laser cutter
Prodotto standard

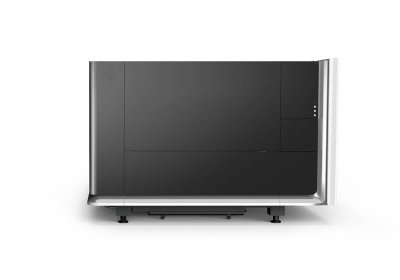

Macchina per taglio laser di precisione serie i
|
Item |
JQ-3180D |
JQ-31120D |
JQ-31240D |
|
Working table |
3100*8000mm |
3100*12000mm |
3100*24000mm |
|
Max. linkage speed |
140m/min |
140m/min |
140m/min |
|
Y1 axis acceleration |
40m/min |
40m/min |
40m/min |
|
Y2 axis acceleration |
110m/min |
110m/min |
110m/min |
|
X axis acceleration |
110m/min |
110m/min |
110m/min |
|
Max linkage acceleration |
2Gm/s2 |
2Gm/s2 |
2Gm/s2 |
|
Location percision |
±0.05mm |
±0.05mm |
±0.05mm |
|
Repeat positioning precision |
±0.03mm |
±0.03mm |
±0.03mm |
|
Table load bearing |
10000(50)kg |
15000(50)kg |
30000(50)kg |
|
Laser power |
12000W-30000W |
12000W-30000W |
12000W-30000W |

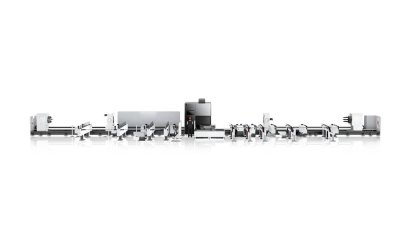

Tube cutting

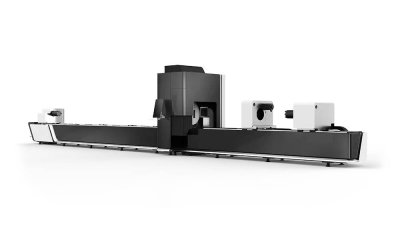

Modello | M2 | M3 |
Potenza di uscita del laser | 6000W / 3000W / 1500W | 6000W / 3000W |
Quantità del mandrino | 4 | 4 |
Materiale rimanente più corto | 0 | 0 |
Portata di taglio efficace del tubo quadrato | □8*8-□230*230mm | □25*25-□356*356mm |
Tubo rettangolare Lunghezza del bordo | 8mm-230mm | 25mm-356mm |
Diametro di taglio effettivo del tubo tondo | Φ8-Φ230mm | Φ25-Φ356mm |
Max. Lunghezza tubo lavorabile | 6500mm | 12000mm |
Max. Velocità di rotazione del mandrino | 110r/min | 75r/min |
Precisione di posizionamento dell’asse X / Y | 0.06mm/m | |
Precisione di riposizionamento dell’asse X / Y | 0.04mm | |
Max. Peso del tubo | 300kg | 800kg |
Modello | M2 | M3 |
Potenza di uscita del laser | 6000W / 3000W / 1500W | 6000W / 3000W |
Quantità del mandrino | 4 | 4 |
Materiale rimanente più corto | 0 | 0 |
Portata di taglio efficace del tubo quadrato | □8*8-□230*230mm | □25*25-□356*356mm |
Tubo rettangolare Lunghezza del bordo | 8mm-230mm | 25mm-356mm |
Diametro di taglio effettivo del tubo tondo | Φ8-Φ230mm | Φ25-Φ356mm |
Max. Lunghezza tubo lavorabile | 6500mm | 12000mm |
Max. Velocità di rotazione del mandrino | 110r/min | 75r/min |
Precisione di posizionamento dell’asse X / Y | 0.06mm/m | |
Precisione di riposizionamento dell’asse X / Y | 0.04mm | |
Max. Peso del tubo | 300kg | 800kg |

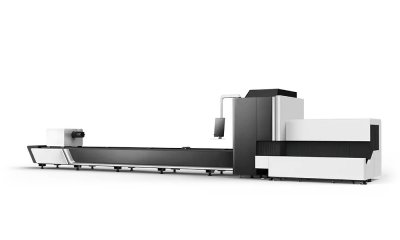

T Serie
Prodotto ad alte prestazioni
Tagliatrice del laser della metropolitana T Serie
Modello | T2 | T3 |
lunghezza di taglio del tubo effettiva | 6500mm/9200mm | 6500mm/9200mm |
Potenza di uscita del laser | 6000W / 3000W / 1500W | 6000W / 3000W |
Diametro di taglio effettivo del tubo tondo | Φ8-230mm | Φ25-356mm |
Diametro di taglio effettivo del tubo quadrato | □8*8-□230*230mm | □25*25-□356*356mm |
Lunghezza lato tubo rettangolare | 8-230mm | 25-356mm |
Precisione di posizionamento degli assi X / Y | 0.05mm/m | |
Precisione di riposizionamento degli assi X / Y | 0.03mm | |
Velocità massima dell’asse X | 140m/min | 100m/min |
Velocità massima dell’asse Y | 100m/min | 90m/min |

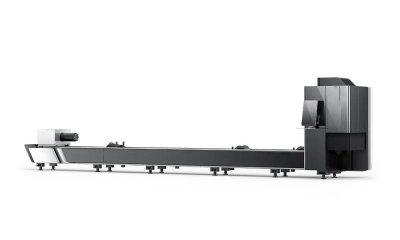

Modello | K1 | K2 | K3 |
Potenza di uscita laser | 6000W / 3000W / 1500W | 6000W / 3000W | |
Diametro effettivo di taglio del tubo tondo | φ6-φ120mm | φ8-φ230mm | φ25-φ356mm |
Diametro effettivo di taglio del tubo quadrato | □6-□110mm | □8-□230mm | □25-□356mm |
Lunghezza del bordo del tubo rettangolare | 6-110mm | 8-230mm | 25-356mm |
Precisione di posizionamento dell’asse X/Y | 0.05mm/m | ||
Precisione di riposizionamento dell’asse X/Y | 0.03mm | ||
Velocità massima dell’asse X | 100m/min | 90m/min | |
Velocità massima dell’asse Y | 60m/min | ||

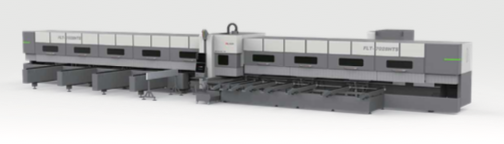

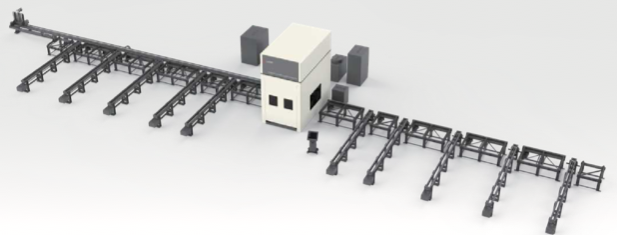

Heavy duty four chucks series
Prodotto standard
Big sized H beam / open profile / tubes fiber laser cutter
|
Item |
FLT-12050FTS |
|
Diameter |
50mm-500mm |
|
Max. length of loading |
12500mm |
|
Max. length of unloading |
12500mm |
|
Loading quantity of loading rack |
5pcs |
|
Max.weight for each tube |
2000kg |
|
Positioning accuracy |
±0.05mm |
|
Laser power |
6000W/12000W/20000W |
|
Repeat positioning accuracy |
±0.05mm |
|
X-axis maximum moving speed |
45m/min |
|
Tailing length |
≥0mm |
|
Automatic loading range |
○□▭ I L |

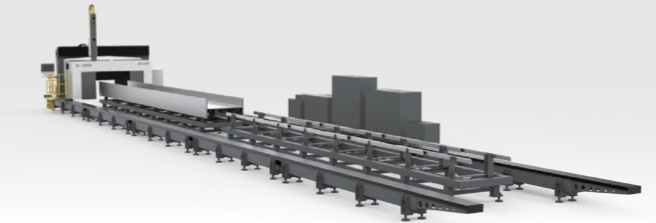

Gantry movable profile processing center
Prodotto standard
Big sized H beam / open profile / tubes fiber laser cutter
|
Item |
Gantry movable profile processing center |
|
Maximum cutting length |
≤26000mm |
|
H-beam size range |
200mm×100mm~1250mm×600mm
|
|
Maximum running speed |
30m/min
|
|
Lase head |
JQ/Boci |
|
Laser Source |
Max Photonics |
|
Laser power |
20000W/30000W
|
Intelligent 3D laser profile composite processing center
Prodotto standard
Big sized H beam / open profile / tubes fiber laser cutter
|
Item |
Intelligent 3D laser profile composite processing center |
|
Maximum cutting length |
20000mm |
|
H-beam size range |
150mm×150mm~1000mm*500mm |
|
Maximum running speed |
20m/min
|
|
Lase head |
JQ/Boci |
|
Laser Source |
Fscut |
|
Laser power |
20000W/30000W
|

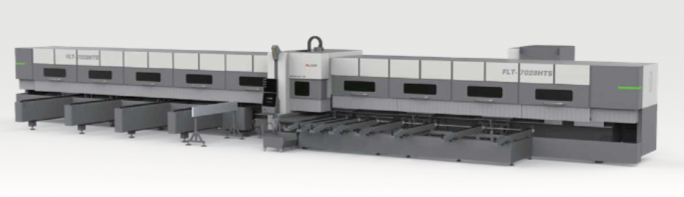

Vertical three chucks full cover series
Prodotto standard
Big sized H beam / open profile / tubes fiber laser cutter
|
Item |
FLT-7028HTS |
|
Diameter |
20mm~250mm O.D. (Outer Diameter) |
|
Max. length of loading |
7000mm |
|
Max.weight for each tube |
400kg |
|
Tailing length |
≥0mm |
|
Chuck max rotating speed |
100rpm |
|
Positioning accuracy |
±0.05mm |
|
X axis max travel speed |
60m/min |
|
Y axis max travel speed |
80m/min |
|
Max. length of unloading |
7000 mm |
|
Max. chuck acceleration |
0.8G |
|
Laser head |
LT Ultra / Boci |
|
Laser source |
IPG /Raycus/Max Photonics |
|
CAD CAM |
CAD: Tubest CAM: Tube Pro |
|
Voltage |
380V/50Hz(60Hz) |
Automation devices

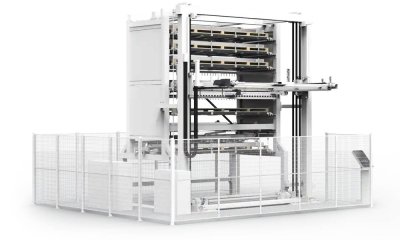

iTower | Torretta di stoccaggio a modulo singolo |
Area di lavoro: | 1250mm*1250mm-3000mm*1500mm |
Peso massimo di carico: | 300kg |
Metodo operativo: | Operazione chiave |
Metodo di sollevamento: | Pignone, catena |

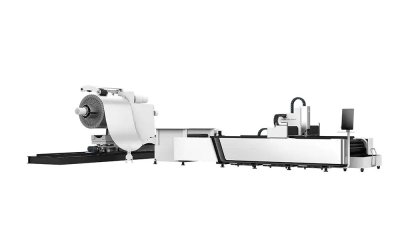

Modello | R1500-3 | |
Area di lavoro | 3048mm*1524mm | |
Potenza MoLaser | 6000W / 3000W / 1500W | |
Precisione di posizionamento di asse X/Y | ±0.05mm/m | |
Precisione di ri-posizionamento di asse X/Y | ±0.03mm | |
Massima velocità di connessioneto di asse X/Y | 90m/min | |
Spessore lamiera di lavorazione | 0.8~3mm | |
Dimensioni della bobina | Diametro esterno bobina | φ1200mm～φ1500mm |
Diametro interno bobina | φ508、φ610mm | |
Peso della bobina | ≤8T | |
Velocità di livellamento | ≤15m/min | |

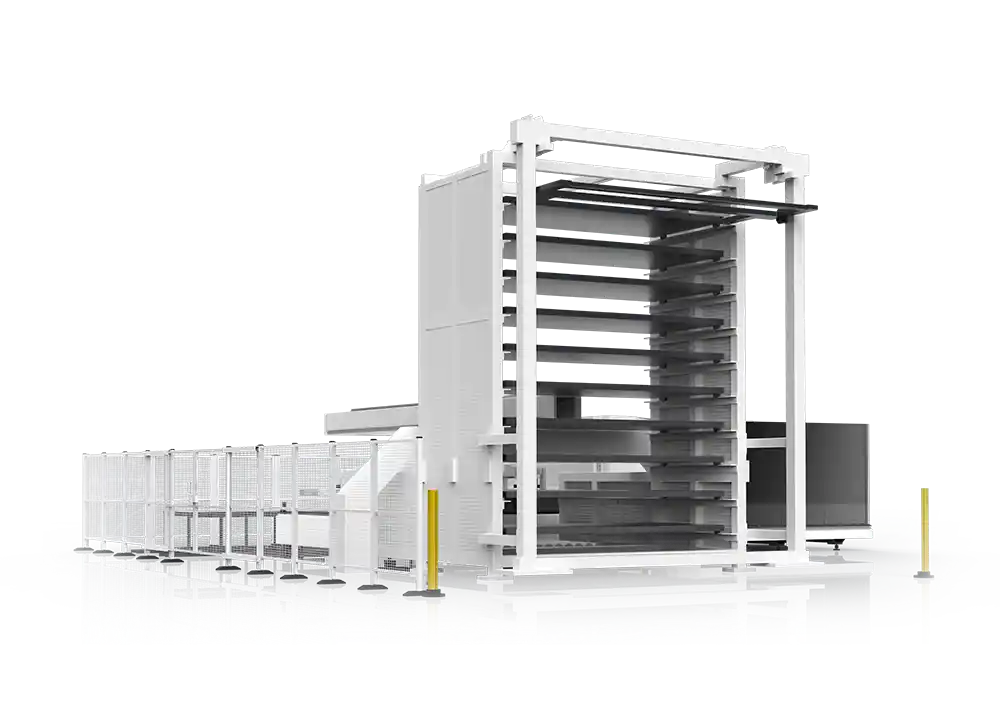

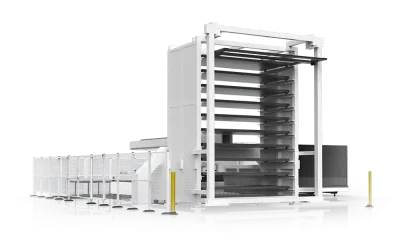

iTransTower | Sistema di stoccaggio materiale automatico | |
Area di lavoro: | 1250mm*1250mm-3000mm*1500mm | |
Dimensioni del modulo: | 8600mm*7650mm*6000mm | |
Peso: | 12000kg | |
Peso del cuscinetto a strato singolo: | 3T | |
Altezza del pavimento del magazzino: | 400mm | |
Corsa dell’albero X (alimentazione): | 8000mm | |
Metodo operativo: | Funzionamento touch screen | |
Metodo di sollevamento: | Pignone, catena | |

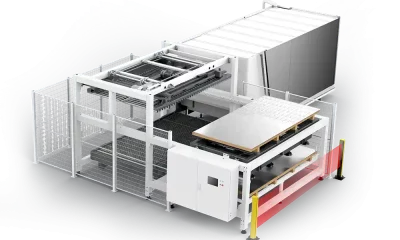

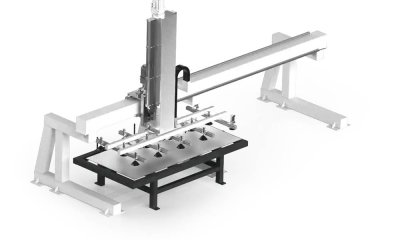

iTrans | Sistema di carico e scarico automatico completo | |
Area di lavoro: | 3000mm*1500mm | |
Dimensioni del modulo: | 4800mm*4000mm*2600mm | |
Peso: | 4800kg | |
Metodo operativo: | Funzionamento touch screen | |
Peso massimo di carico: | 900kg | |
Spessore massimo della piastra di alimentazione: | 25mm | |
Altezza massima del foglio finito: | 260mm | |
iTrans | Sistema di carico e scarico automatico completo | |
Area di lavoro: | 3000mm*1500mm | |
Dimensioni del modulo: | 4800mm*4000mm*2600mm | |
Peso: | 4800kg | |
Metodo operativo: | Funzionamento touch screen | |
Peso massimo di carico: | 900kg | |
Spessore massimo della piastra di alimentazione: | 25mm | |
Altezza massima del foglio finito: | 260mm | |

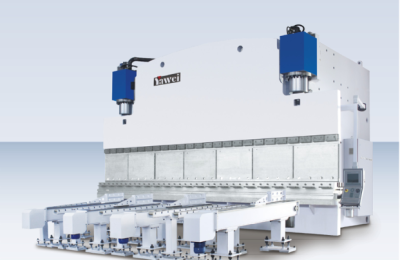

PBA Series Heavy Duty Pressbrake
Prodotto semiautomatico
Modulo di caricamento automatico
- CNC Pressbrake featuring an advanced design, with high speed, high accuracy, and. exceilent rigidity
- Yawel machines are produced using high quality, world class steel plate and a large scale pentahedron machine center
- An electro-hydraulic full loop servo system controlling the synchronization of the ram
- Dual aibbed ram structure with a self lubrication system guarantees precise operation
- Mechanical bed crowning with C-frame deformation compensation system ensure precise bends
- Cylinders are attached to the ram spherical floating support and the piston rod is equipped with a unique guiding system to assit during unbalanced loading
- Backgauge component include: digital ac servo motors with precision ball screws and linear guides
Welding Machine

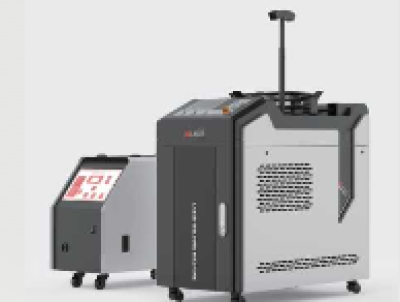

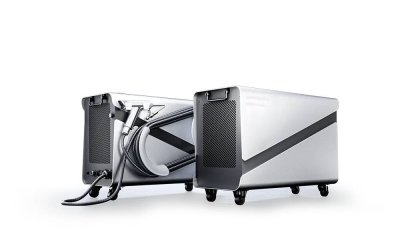

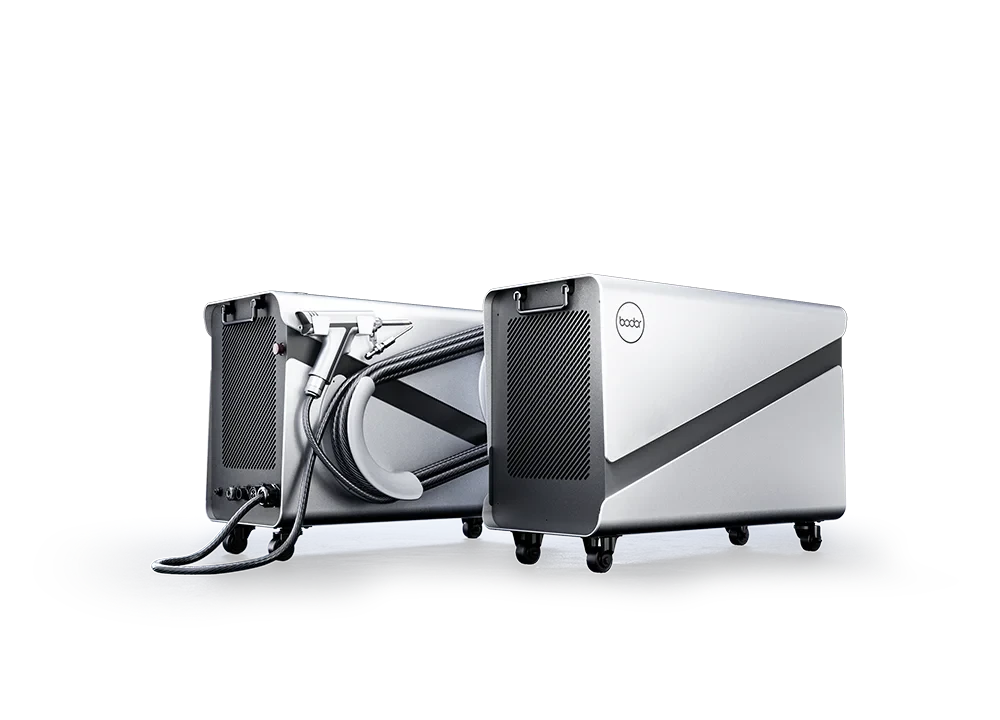

BodorWelder 1500 Pro La saldatrice laser portatile | |
Potenza di uscita del laser | 1500W |
Spessore massimo del materiale di saldatura | 4mm |
Lunghezza del cavo in fibra ottica | 10m |
Peso complessivo | 55kg |
Metodo di raffreddamento | Self-cooling |
Dimensioni | 760mm×325mm×540mm |
Laser output | Continuous |
Intervallo di temperatura ambiente operativa | -20℃ – 60℃ |
|
TECHNICAL DATA |
|
|
Power Voltage: |
200-240V 50-60Hz |
|
Joint range of motion |
J1、 J4、J6 ±360° J2 ±135° |
|
Maximum joint velocity |
J1-J4 180°/s J5-J6 200°/s |
|
Repeated accuracy |
±0.02mm |
|
Maximum speed |
4m/s |
|
Torch up-down moving distance (mm) |
170 |
|
Critical component and benefets |
|
|
WeldingAI Intelligent welding operating system |
|
|
Cooperative welding system |
Brand WELDINGAICFR-HGHD |
|
Special controller and accessories |
Brand SRWTWINPAD-10 |
|
Mobile communication module |
Brand SRWTAP-120 |
|
Dedicated control board |
Brand |
|
Lightweight collaborative Robots |
|
|
The collaborative robot FR5 |
FAIRINO Brand |
|
Communication extension cable |
|
|
Special magnetic base SRWTMAX-1200 |
|
|
Welding related configuration |
|
|
Power supply |
Suitable for ser power source |
|
Wire feeder |
Supplied with |
|
Welding torch and holder |
Supplied with |
|
Mobile trolley |
Supplied with |
|
Torch cable support/pipe pack |
Supplied with |
|
Packing Type |
Vacuum package |
Laser welding/cleaning machine
La saldatrice laser portatile
La saldatrice laser portatile
|
Item |
JQ-3000HW laser welding machine |
MINI 3 in 1 |
|
Laser source |
3000W |
1000w/1500w/2000w |
|
Laser wavelength |
1070nm |
1070nm |
|
Fiber core diameter |
50μm |
50μm |
|
Fiber length |
Standard configuration 10m |
Standard configuration 10m |
|
Galvo width |
0.5-6mm |
0.5-6mm |
|
Scanning speed |
≤8000mm/s |
≤8000mm/s |
|
Welding speed |
0-120mm/s |
0-120mm/s |
|
Welding seam requirements |
≤1.5mm |
≤1.5mm |
|
Overall power |
≤15kw |
6kw/8kw/10kw |
|
Product size |
1350mmX600mmX1300mm |
930mmX540mmX870mm |
|
Item |
JQ-3000HC laser cleaning machine
|
|
Laser source |
1000w/1500w/2000w |
|
Laser wavelength |
1070nm |
|
Laser type |
Optical fiber
|
|
Fiber length |
Standard configuration 10m |
|
Scanning amplitude |
150mm/300mm |
|
Operation mode |
Handheld/Automation |
|
Refrigeration unit |
Intelligent double temperature chiller |
|
Working voltage |
220V/380V ±10%;50/60HZ |
|
Overall power |
≤10kw |
|
Product size |
1350mmX600mmX1300mm |
Ottieni il tuo preventivo personalizzato oggi stesso
Contattaci ora per informazioni dettagliate sulle nostre macchine da taglio laser CNC e sulle opzioni di prezzo.
Menu
Join
Join our newsletter for the latest updates and offers.
By subscribing, you consent to our Privacy Policy and updates.
